В металлургии и машиностроении надежность и безопасность промышленных систем во многом зависят от качества соединительных элементов. Эти детали отвечают за герметичность, прочность и устойчивость конструкций к механическим нагрузкам, высоким температурам и агрессивным средам. В этой статье рассмотрим основные типы соединительных элементов, их характеристики и влияние на эксплуатационную надежность систем.

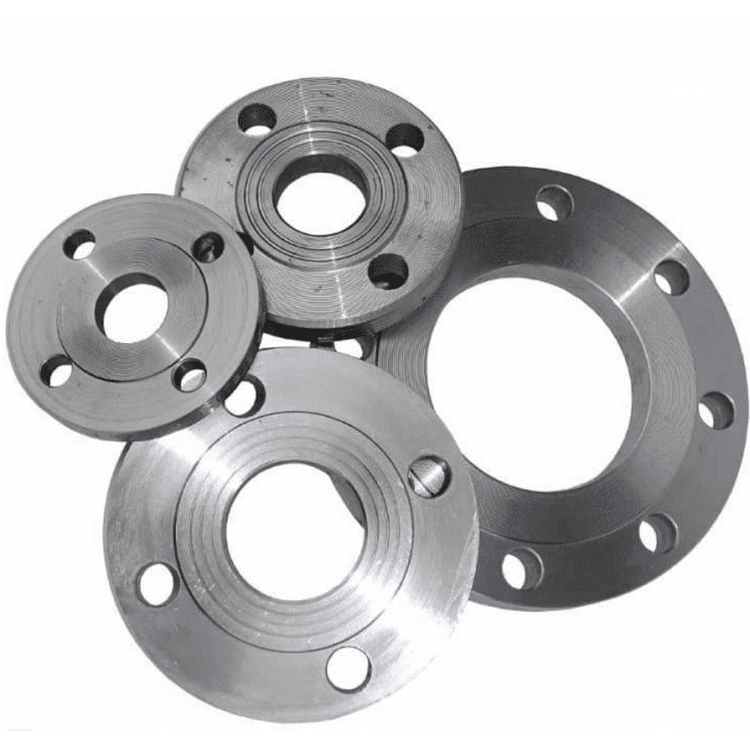

1. Фланцы: ключевой элемент трубопроводных соединений
Фланцы – это важнейшие элементы соединения труб, арматуры и оборудования. Они обеспечивают герметичность соединения и выдерживают высокое давление и температуру.
Основные виды фланцев:
-
Плоские приварные – используются в системах с невысоким давлением, просты в монтаже.
-
Приварные встык – предназначены для высоконагруженных систем, обеспечивают прочное и надежное соединение.
-
Свободные на приварном кольце – применяются в системах, где требуется упрощенный монтаж и демонтаж.
-
Фланцы с резьбой – используются в системах с малым диаметром труб и невысокими нагрузками.
Фланцевые соединения позволяют легко обслуживать и ремонтировать трубопроводные системы, что делает их незаменимыми в машиностроении и металлургии.
2. Переходы: адаптация труб разного диаметра
Переходы служат для соединения труб различного диаметра, обеспечивая плавное изменение потока рабочей среды. Они бывают:
-
Концентрические – применяются в вертикальных трубопроводах, где важно равномерное распределение потока.
-
Эксцентрические – используются в горизонтальных трубопроводах, предотвращая образование застойных зон.
Качественные переходы уменьшают турбулентность, снижают износ трубопроводной системы и повышают ее безопасность.

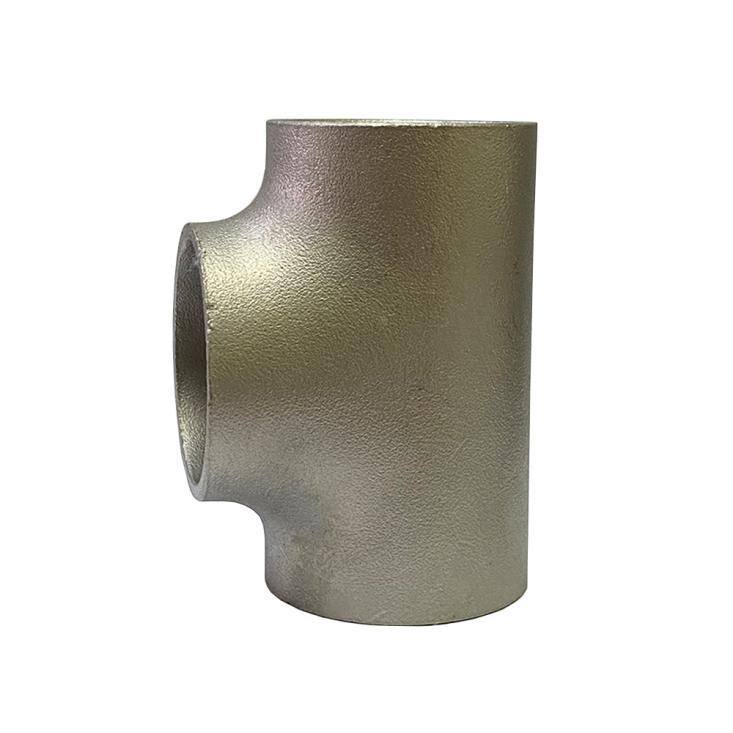

3. Тройники и крестовины: надежность разветвления потока
В сложных трубопроводных системах необходимо равномерно распределять потоки рабочей среды. Для этого используются:
-
Тройники – позволяют создавать ответвления в трубопроводах.
-
Крестовины – применяются для соединения четырех труб в одной системе.
Эти элементы особенно важны в химической, нефтехимической и металлургической промышленности, где необходимо обеспечить бесперебойное движение рабочей среды.
4. Фланцевые заглушки: безопасность и контроль
Заглушки используются для временного или постоянного перекрытия потока в трубопроводах. Они помогают:
-
Отключать части системы для ремонта или обслуживания.
-
Защищать трубопровод от загрязнений и внешних воздействий.
-
Предотвращать утечки опасных веществ.
Фланцевые заглушки производятся из прочных металлов, устойчивых к высоким температурам и агрессивным средам.
5. Болты и гайки: крепежные элементы высокой надежности
Надежность соединений зависит не только от самих фланцев, но и от качества крепежных элементов – болтов и гаек. Они должны выдерживать высокие нагрузки и обеспечивать герметичность соединений. Важно использовать метизы с высокой коррозионной стойкостью, такие как нержавеющая сталь или легированные сплавы.
6. Уплотнительные элементы: гарантия герметичности
Ни одно соединение не будет надежным без качественных уплотнительных элементов. К ним относятся:
-
Прокладки (из паронита, резины, металлопластика).
-
Кольца (резиновые, силиконовые, фторопластовые).
-
Композитные уплотнения для работы в экстремальных условиях.
Правильный выбор уплотнительных материалов предотвращает утечки и повышает срок службы соединений.
Соединительные элементы играют ключевую роль в обеспечении безопасности промышленных систем. От их качества, правильного выбора и монтажа зависит надежность трубопроводов, оборудования и конструкций. Использование сертифицированных материалов, соблюдение технологий сборки и своевременное обслуживание соединений позволяет значительно снизить риск аварийных ситуаций и продлить срок службы оборудования.
